Caso Clínico 2
1.
Pte. de 82 años de edad que se rueda por las escaleras y presenta herida
abierta en cara a nivel del maxilar con dificultad respiratoria y dificultas
para abrir y cerrar la boca.
WATERS:
cCARA LATERAL:
UNIVERSIDAD NACIONAL
ABIERTA Y A DISTANCIA
ESCUELA CIENCIAS DE LA
SALUD
PROGRAMA DE RADIOLOGÍA E
IMÁGENES DIAGNÓSTICAS
|
ESTUDIO:
|
Cara
|
|
PROYECCIÓN
|
CHASIS
|
RC
|
DX
|
POSICIÓN PACIENTE
|
POSICIÓN ESTRUCTURAL
|
CRITERIOS DE EVALUACIÓN
|
|

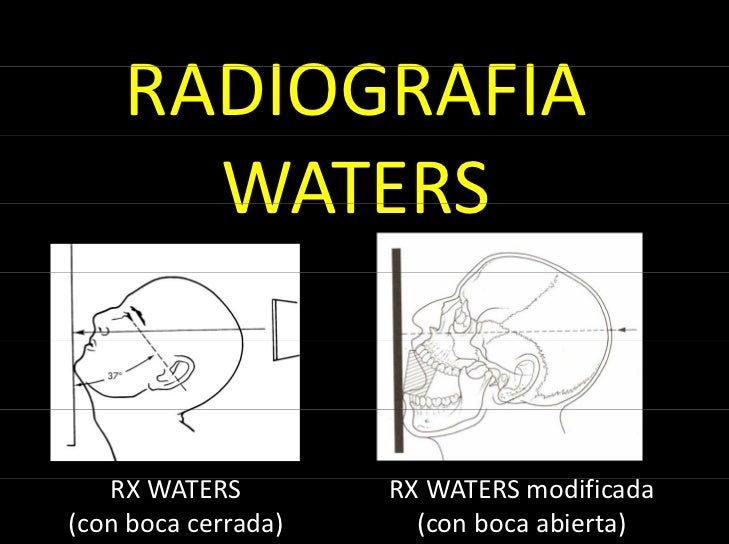

WATERS
|
8*10 a lo largo
|
Dirigir el RC al plano de la placa que salga
por el acantion
|
Hiperplastia, de tejidos blados y oseos en
varicosidades venosas
|
Bipedestación, sentado o decúbito prono
|
Extender la barbilla
del paciente de forma que se apoye sobre la mesa o el bucky pared.
Ajustar la cabeza de
manera que la LOM forme un ángulo de 37° con el plano de la placa
|
Los bordes petroso se
proyectan por debajo de los senos maxilares
Deben observarse las orbitas, los arcos
cigomáticos y el maxilar.
Los huesos de la cara deben verse sin
rotación.
|
|
LATERAL
|
8*10 a lo largo
|
Dirigir el RC al plano de la placa hacia
prominencia del arco cigomático (malar)
|
Perdida de las capas mas
superficiales de la piel y o mucosas. Es de tamaño variable y puede abarcar únicamente
el epitelio o bien alcanzar las estructuras mas profundas
|
Bipedestación, sentado o decúbito prono
|
Colocar la cabeza del
paciente en posición lateral con el arco cigomático en contacto con la mesa o
bucky pared.
Ajustar la cabeza de
manera que la línea interpupilar sea a la placa.
ajustar la cabeza de
manera que el LIOM sea paralela al eje trasversal de la mesa o bucky pared
|
Los huesos de la cara
deben de verse sin rotación. Esto se comprueba por la superposición de ambos
techos orbitarios y de las ramas ascendentes mandibulares.
|
FORMATOS
|
ESTUDIO:
|
Tórax
|
|
PROYECCIÓN
|
CHASIS
|
RC
|
DX
|
POSICIÓN PACIENTE
|
POSICIÓN ESTRUCTURAL
|
CRITERIOS DE EVALUACIÓN
|
|
PA
|
14*17 A lo largo
|
Dirigir el RC al
plano de la placa de manera que penetre en el plano mediosagital del cuerpo a
nivel de T6 o de la punta de la escapula
|
lesiones cutáneas
elevadas sobre la superficie de la piel circundante,
|
Bipedestación
|
Centrar
el plano sagital medio sobre el chasis.
Colocar
el borde superior del chasis 5cm por encima de los hombros.
Extender
el mentón.
Los
codos estar flexionados y con ambas manos sobre las caderas.
Bajar
los hombros dirigiéndolos hacia delante.
|
Los
campos pulmonares deben observarse en su totalidad desde el apex hasta los
senos costodiafragmaticos y sin movimiento.
Los
pulmones y el corazón deben de aparecer sin rotación.
Han
de proyectarse 10 pares de costillas por encima del diafragma.
Las
escapulas no deben superponerse a los pulmones.
Los
pulmones deben observarse con contraste óptimo.
La
sombra aérea de la tráquea debe de verse centrada sobre la columna vertebral.
|
|
LATERAL
|
14*17 a lo largo
|
Dirigir el RC al
plano de la placa incidiendo sobre la línea media del tórax a nivel de T6
|
Son lesiones
elevadas , pequeñas, que contienen liquido de aspecto claro
|
Bipedestación
|
El
plano sagital medio debe de ser paralelo al chasis.
Colocar
el borde superior del chasis 5cm por encima de los hombros.
Centrar
el tórax sobre el chasis.
Elevar
los hombros, flexionar los codos y colocar ambos antebrazos por encima de la
cabeza.
Extender
el mentón
|
Los
arcos costales superiores deben superponerse a la columna vertebral y a de
observarse el esternón.
Deben
observarse los senos costodiafragmaticos como los vértices pulmonares.
Los
hilos pulmonares deben ocupar aproximadamente el centro de la radiografía.
Los
pulmones, el corazón y el diafragma han de verse con toda nitidez y sin
movimiento.
El
eje longitudinal del pulmón debe seguir el eje longitudinal anatómico.
|
2 formato torax
